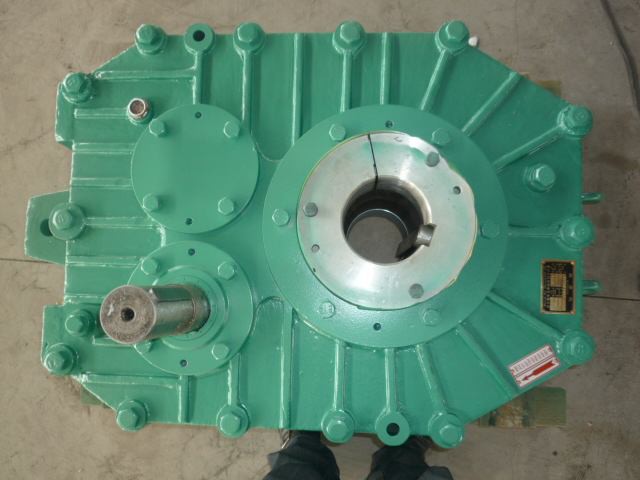

硬齒面減速機的構造及結構

與傳統的減速機相比，硬齒面減速機具有很大的優勢?？梢哉f，它適用于各種機械系統。以下是硬齒面減速機的結構和結構圖的簡要介紹。減速機承載能力強，硬化后更耐用。

一、硬齒面減速機具有結構優勢：
1.中心距離、中心高度和傳動比按優先順序排列。
2.箱體是硬面減速器中結構復雜的部件。用于支撐和固定軸類零件，保證旋轉零件的潤滑，實現與外界的密封。它具有的性能、重量、成本和零件壽命。它有很大的影響力。
3.齒輪由高強度低碳合金鋼經滲碳和淬火制成。齒面硬度高，齒輪精度達到國際標準水平。
4.傳動效率高，噪音低，承載能力在90年代達到世界先進水平。
5.用計算機優化齒輪參數和結構。
6.盒座、盒蓋結構、其他標準件和一些造型標準件可直接調用標準件庫或參考相關國家標準。

二、硬齒面減速機零件加工：
1.箱：鑄件進料-粗銑-精銑-組合箱-粗銑-精銑-粗銑-精銑。
2.齒輪：鍛造進給-粗加工-探傷-淬火和回火-半精加工車削-滾齒-滲碳-淬火-精加工車削-磨削-齒輪精度檢測。
3.齒輪軸：鍛造進給-粗加工-探傷-淬火和回火-半成品汽車-滾齒-滲碳-淬火-精車-外圓磨削-磨齒-齒輪精度檢測。
4.內齒輪套：鍛造進料-粗車-探傷-淬火和回火-半精車-精車-齒輪成型。
5.行星架：鑄造進料-粗車-探傷-淬火和回火-半精車-整車-粗車-精鏜-滾齒。

硬齒面減速機的結構比較復雜。內部組件由各種組件組成。每個組件的生產過程也不同。在設備的工作中，各部件相互配合，充分發揮各自的優勢，使安裝更加方便、穩定。
